101 觀景台的神祕金色大球

你到過 101 觀景台嗎?
你到過 101 觀景台嗎?

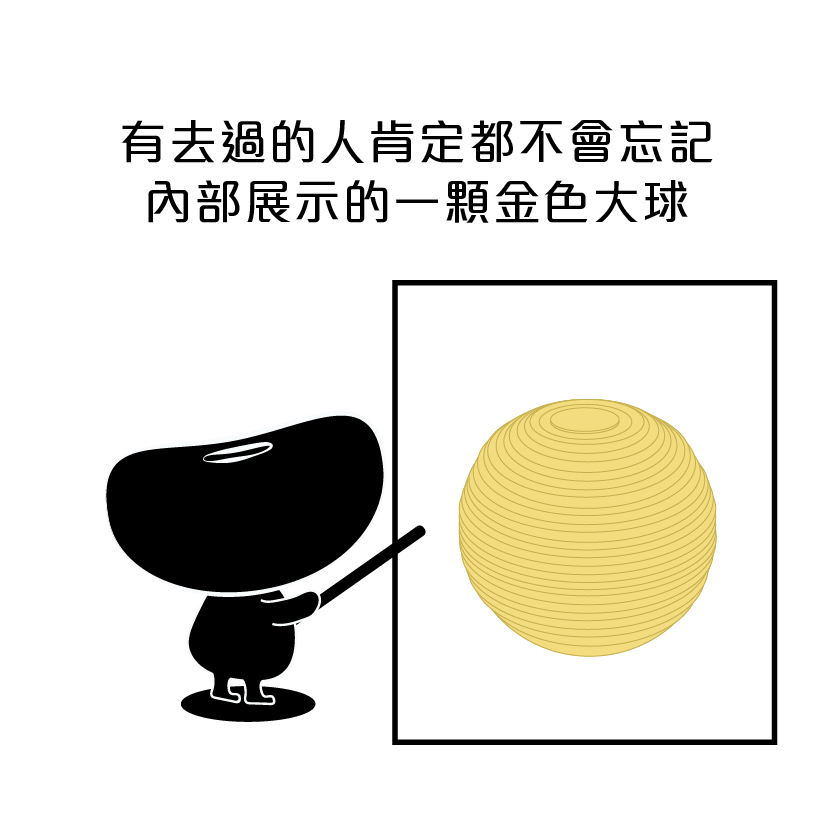

若有去過,肯定不會忘記內部展示的一顆金色大球!
若有去過,肯定不會忘記內部展示的一顆金色大球!
它是維持大樓遇強風時能夠保持穩定的重要功臣!
它是維持大樓遇強風時能夠保持穩定的重要功臣!
其正式名稱叫「調諧質量阻尼器」:主要功能為減低超高大樓受強風吹襲時的搖晃。
其正式名稱叫「調諧質量阻尼器」:主要功能為減低超高大樓受強風吹襲時的搖晃。

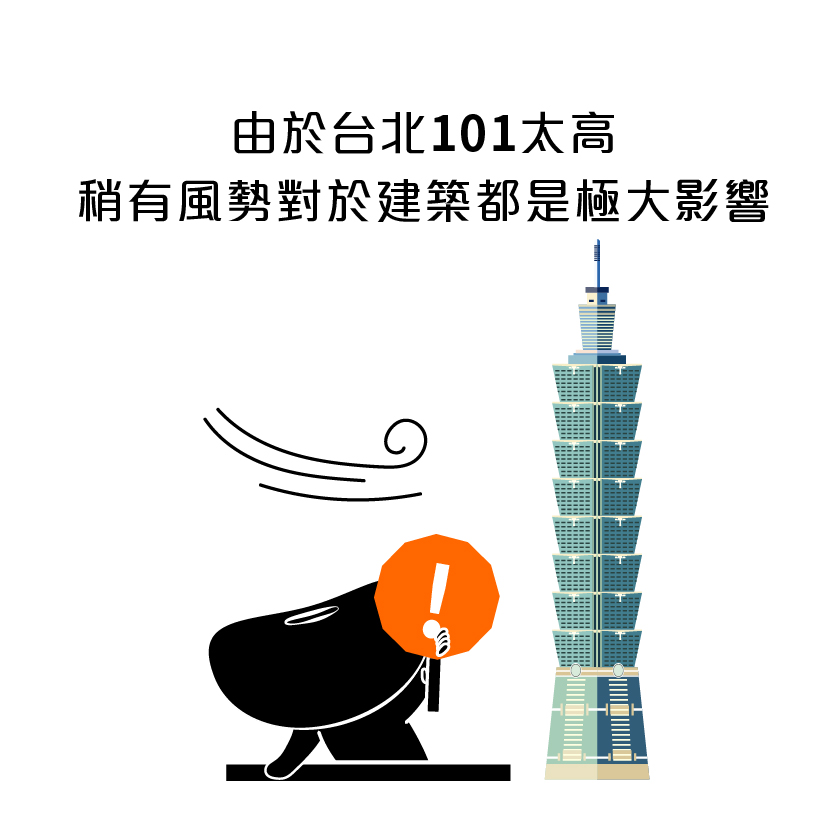

由於 台北 101 太高,稍有風勢對於建築都是極大影響!
由於 台北 101 太高,稍有風勢對於建築都是極大影響!

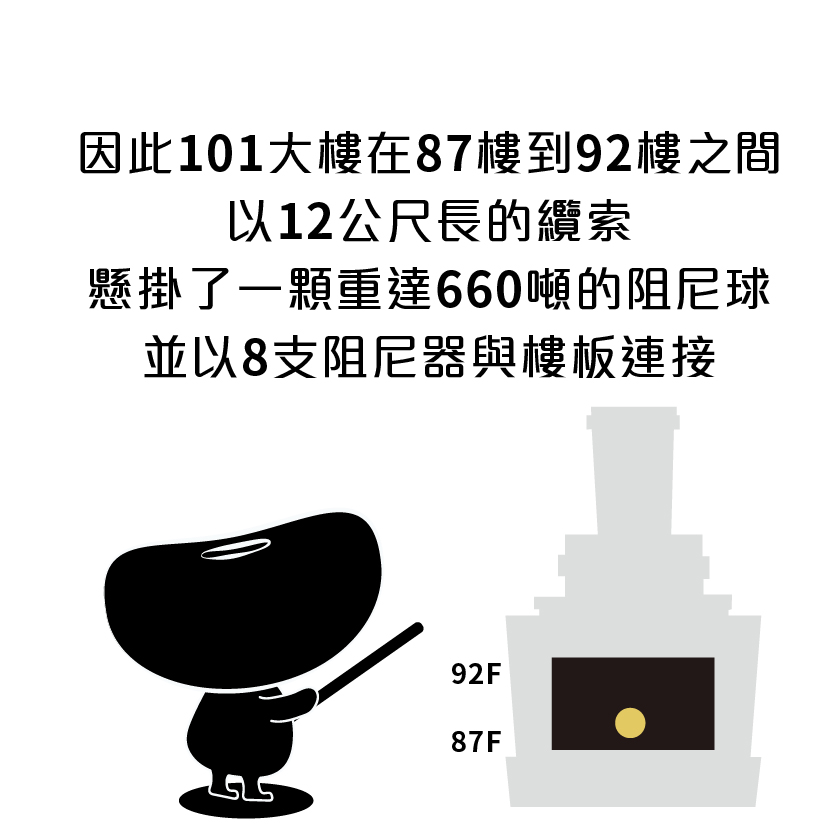

因此在 92~87 樓間以 12 公尺長纜索懸掛一顆 660 噸阻尼球,並以 8 支阻尼器與樓板連接。
因此在 92~87 樓間以 12 公尺長纜索懸掛一顆 660 噸阻尼球,並以 8 支阻尼器與樓板連接。

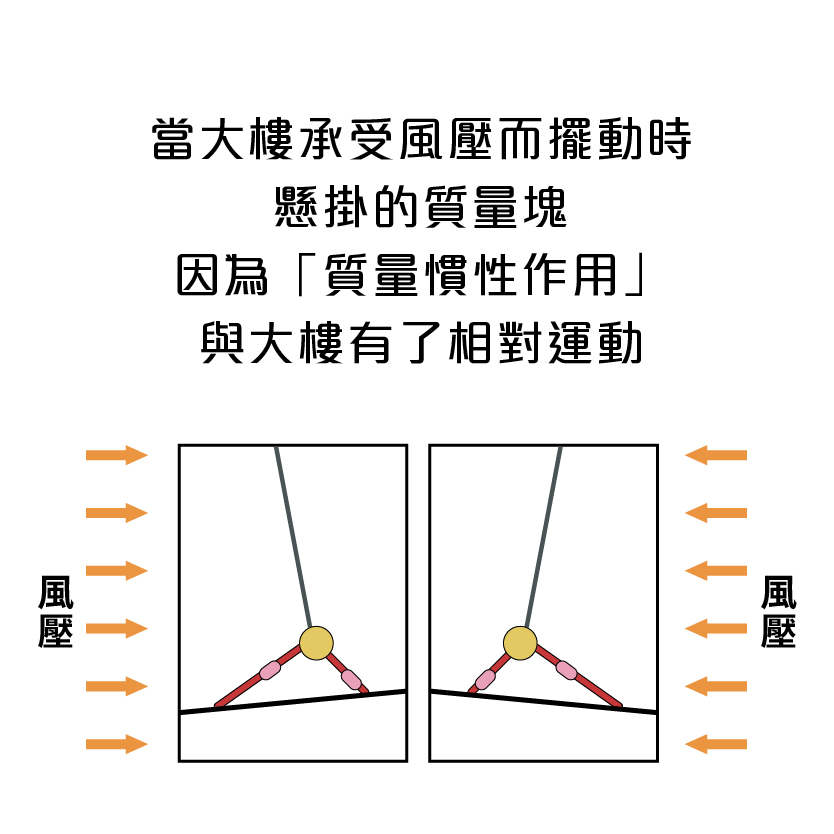

當大樓承受風壓而擺動時,懸掛的質量塊因「質量慣性作用」與大樓有了相對運動。
當大樓承受風壓而擺動時,懸掛的質量塊因「質量慣性作用」與大樓有了相對運動。
在阻尼器拉伸或壓縮過程中,吸收了大樓震動能量並減輕大樓晃動程度。
在阻尼器拉伸或壓縮過程中,吸收了大樓震動能量並減輕大樓晃動程度。
至於:為什麼需要橫跨六個樓層呢?
至於:為什麼需要橫跨六個樓層呢?
其實這是「共振現象」的應用案例。
其實這是「共振現象」的應用案例。
12 公尺長的擺錘,自然振動週期為 6.9 秒,與 101 自然振動週期 6.8 秒接近。
12 公尺長的擺錘,自然振動週期為 6.9 秒,與 101 自然振動週期 6.8 秒接近。
如果擺長過長或過短,則兩者頻率差異過大而無法形成共振!
如果擺長過長或過短,則兩者頻率差異過大而無法形成共振!
大樓與擺錘形成共振時,會產生強烈的相對運動。
大樓與擺錘形成共振時,會產生強烈的相對運動。
阻尼器因而能大幅拉伸與壓縮,為大樓吸收震動能量與減輕晃動程度。
阻尼器因而能大幅拉伸與壓縮,為大樓吸收震動能量與減輕晃動程度。
下次有機會到 101,也別忘了親眼看看這顆保持大樓穩定的重要功臣!
下次有機會到 101,也別忘了親眼看看這顆保持大樓穩定的重要功臣!
